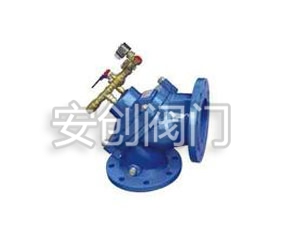

| 产品名称： | 100S角式隔膜排泥阀 | 产品型号： | 100S、HB100S |
| 适用介质： | 水 | 连接形式： | 法兰 |
| 压力范围： | 1.0～1.6MPa | 公称通径： | DN80-DN300 |
| 常用材质： | 铸铁、碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、角式隔膜排泥阀概述：
100S、HB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物。100S角式排泥阀内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。
二、角式隔膜排泥阀主要零件材料：
零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 膜片 |
材料 | 铸铁、球墨铸铁、铸钢 | 不锈钢 | 尼龙强化橡胶 |
三、角型隔膜式排泥阀主要技术参数：
公称压力MPa | 试验压力MPa | 适用温度 | 适用介质 | |
壳体 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 | ||
四、角型隔膜式排泥阀主要连接尺寸mm
型号尺寸 | 100S、HB100S | |||
公称通径 | H | D | D1 | Z-∮d |
80 | 140 | 195 | 160 | 4-18 |
100 | 150 | 215 | 180 | 8-18 |
150 | 185 | 280 | 240 | 8-23 |
200 | 245 | 335 | 295 | 8-23 |
250 | 340 | 395 | 350 | 12-23 |
300 | 395 | 445 | 400 | 12-23 |
五、角型隔膜式排泥阀安装示意图
