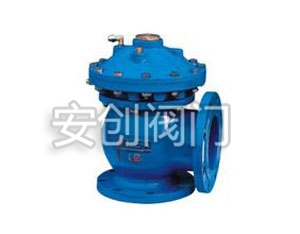

JM744X隔膜式排泥阀

发布日期：2016-01-06    点击数：

JM744X隔膜排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。工作温度：80 标准：国标 外形：大型 流动方向：单向 形态：隔膜式 零部件及配件：阀体 驱动方式：电磁通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。JM744X隔膜排泥阀采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

JM744X隔膜排泥阀工作原理及性能：
      JM744X隔膜排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀须利用手动换方阀或电磁阀可远距离控制排你阀开关。该阀密封性强、开关性能好，检修方便，使用寿命长。

JM744X隔膜排泥阀主要零件：

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

 JM744X隔膜排泥阀技术参数：

型号	公称压力 PN（MPa）	壳体试验压力 PN（MPa）	隔膜传动介质	隔膜传动工作压力 PN（MPa）	介质温度
JM744X-10     JM644X-10	1	1.5	清水、气	0.15-1.0	0-80℃

JM744X隔膜排泥阀连接尺寸：

公称通径DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970

尊敬的客户：

欢迎您访问我们的网站。首先感谢您对我们产品的关注，如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们。我们一定会尽心尽意为您提供满意的服务。本公司售后服务实现质量三包。



JM744X隔膜排泥阀主要零件：

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

 JM744X隔膜排泥阀技术参数：

型号	公称压力 PN（MPa）	壳体试验压力 PN（MPa）	隔膜传动介质	隔膜传动工作压力 PN（MPa）	介质温度
JM744X-10     JM644X-10	1	1.5	清水、气	0.15-1.0	0-80℃



JM744X隔膜排泥阀连接尺寸：

公称通径DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970
